陶磁器の圧電気のトランスデューサーをテストする高精度な超音波インピーダンス検光子
強力な測定の頻度超音波インピーダンス検光子
インピーダンス検光子は圧電気の要素のインピーダンス分析のために主に使用されます
変数計算。 圧電気の要素を使用する前に、知る必要があります
その主要な変数: 共鳴頻度 Fs の半分反共振頻度 Fa
ポイント力 F1 および F2 の最高。 アドミタンス Gmax の動的直接キャパシタンス C0
抵抗（R1、C1、L1）、自由なキャパシタンス CT の自由な比誘電率 33T、
機械質要因 Qm の電気機械のカップリング要因 Keff の平面
電気機械のカップリング要因 Kp 等。
この器械は圧電気の要素のアドミタンスの特性曲線を測定できます
（アドミタンスはインピーダンスの相互と等しく、）分析し、得て下さい
上で必要とされた変数。 この器械を使うと、4 特徴を得ることができます

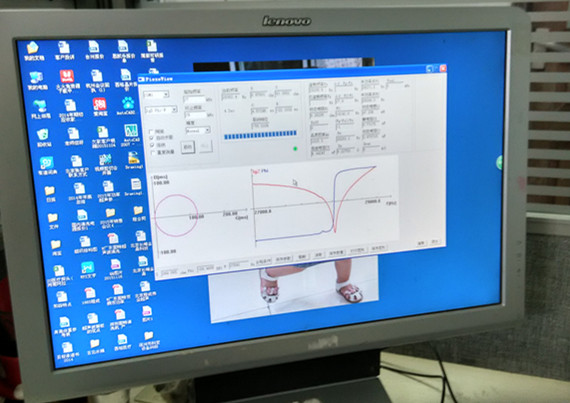

圧電気の要素（アドミタンスの独特グラフ、インピーダンスのカーブ
独特グラフ、アドミタンスの等位グラフ、インピーダンス等位グラフ）。
さらに、測定された結果を救い、印刷することは容易です。
この器械はインピーダンス分析のためのハードウェアそして PC ソフトウェアを結合します。
ハードウエア システムはインピーダンス測定を終え、PC ソフトウェアはインピーダンス分析および変数抽出力を終えます。
この器械は圧電気の要素のテストを導き、使用のために使用されます。
それは圧電気の要素の測定および分析の総合的な解決です。
さらに、それは圧電気の要素の変数を評価し、テストできます。
|
タイプ |
C220 |
C320 |
|
周波数範囲 |
1KHZ-500Khz |
1Khz-1Mhz |
|
測定の索引 |
すべての変数、グラフィック |
|
|
測定の正確さ |
<> |
<> |
|
測定の速度 |
10 第 2/部分（等量 600 のスキャン点に） |
5 第 2/部分（等量 600 のスキャン点に） |
|
頻度正確さ |
±15ppm |
±5ppm |
|
段階の決断 |
0.15 度 |
0.15 度 |
|
環境の温度 |
10-40 cº |
10-40 cº |
|
インピーダンス範囲 |
1Ω~1MΩ |
1Ω~1MΩ |
|
頻度ステップ |
0.1Hz~any |
0.1Hz~any |
|
適用 |
超音波装置のテスト、 超音波清浄、超音波溶接、 超音波医学 |
圧電気の陶磁器の下の 1mhz の点検生産ライン |
周波数範囲: 1KHZ-1MHz
Min.Frequency のステップ: 0.1HZ
測定の正確さ: <>
測定の速度: 部分ごとの 5 秒（600 のスキャン点と同等の）
頻度正確さ: ±5ppm
段階の正確さ: 0.15 度
環境の温度: 10-40 cº
インピーダンス範囲: 1Ω~1MΩ
頻度ステップ: 1MHZ よりより少し
共鳴頻度: Fs
電力半値の頻度: F1 および F2
Fs の最高の実質のアドミタンス: Gmax
動的抵抗: R1
反共鳴頻度: Fp
機械質要因: Qm
自由なキャパシタンス: CT
動的インダクタンス: L1
動的キャパシタンス: C1
静的なキャパシタンス: Co
電気機械のカップリング係数: Keff および Kp
Fp の最高の実質のインピーダンス: Zmax
サービス
私達のプロダクト及び価格と関連していたあなたの照会は 24hours の内で答えます。
· よく訓練された及びベテランのスタッフは当然英語のあなたの照会にすべて答えることです。
· 作業時間: 8:30 AM - 5:30 pm、金曜日（UTC+8）への月曜日。
· OEM 及び ODM のプロジェクトは非常に歓迎されます。 私達に助けるべき強い R & D のチームがここにあります。
· 私達とのあなたのビジネス関係はあらゆる第三者に機密です。
· 提供されるよい売り上げ後のサービスは質問を得たら戻ります。
会社の紹介:
、北京チェン チェン Weiye の科学技術 Co. 1999 年に確立されて、株式会社は専門家です
超音波トランスデューサー、超音波装置および圧電気の製陶術の製造業者。
特に 2004 年に、私達は新しいのに私達の超音波管状のトランスデューサー装置を研究し、発達させました
極度な不便を回すプロダクトは容易のにパイプラインおよび真空のクリーニングによってもたらしました
仕事。 このプロダクトはずっとさまざまな化学プロシージャのための蒸留、組合せおよび製造所で広く利用されています
私達の顧客から多くの賞賛を受け取りました。
