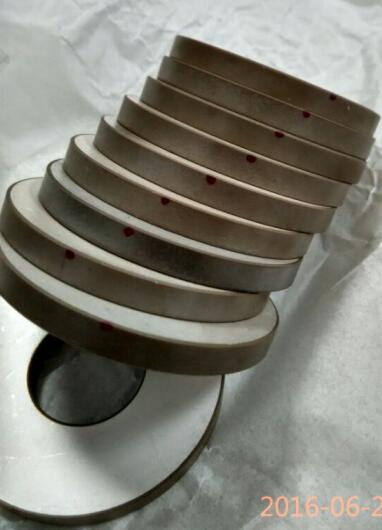

超音波装置を作るためのP8高性能のPiezo陶磁器の要素
圧電気の陶磁器
電圧が圧電気の製陶術に適用される場合、機械変形は電圧および頻度の変更と行われます。一方では、時圧電気の製陶術を振動させることは、充満を作り出します。この主義に従って、バイブレーターは圧電気の陶磁器および金属板の2圧電気の陶磁器か信号を加えるbimorph要素と呼ばれる形態で構成される場合曲がることによる超音波振動を出します。それに対して超音波振動がbimorph要素に適用されるとき、電気的信号は発生します。上に基づいて、圧電気の製陶術は超音波センサーとして使用することができます。
圧電気の陶磁器のウエファーは単純構造が付いている電気装置であり、ライトは、高い感受性と広く利用されたの流出なしでは、磁界、銅線および磁石、低い電力の消費、より少ない費用、容易な大量生産および利点広がりませんでした。送受信する超音波および音波のために適した圧電気の製陶術は比較的大きい区域で、また圧力および振動を検出するのに使用することができます。働き主義は音声でリバーシブルの圧電効果、応用電圧、および声を使用することです。
Descriptioの圧電気の陶磁器:
◊の高性能:高い機械変数Q、電気間で有効なtransductionおよび95%の上の音。
◊の高い広さ:トランスデューサーの強さはボルトが付いている洗浄の溝の基盤の高速バイブレーターの直接修理によって改善されます。磁気拡張のバイブレーターによって、広さ50%の上で改良することができます比較して下さい。
◊よい熱抵抗:働く温度、低い共鳴インピーダンスおよび熱生産性の大きい範囲。
◊のよい構造:の高い信頼性のために集まっていること容易なボルトによって留められる。
適用圧電気の陶磁器:
いろいろな種類の超音波sensor.ultrasonicのトランスデューサーで広く利用された。医学の、超音波探知器等

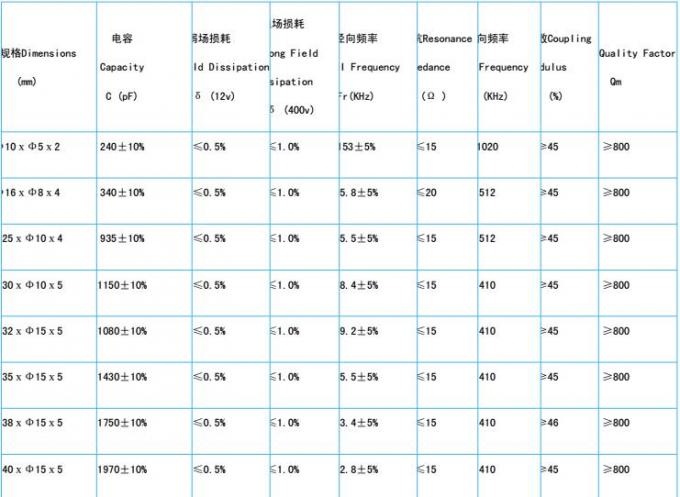

指定の圧電気の陶磁器:
次元 (mm) |
容量 C (pF) |
弱い分野の消滅 Tgδ (12v) |
強い分野の消滅 Tgのδ (400v) |
放射状の頻度 Fr (KHz) |
共鳴インピーダンス Zm (∩) |
厚い頻度 Ft (KHz) |
カップリングの係数 Kr (%) |
質要因 Qm |
Φ35*Φ15*5 |
1430±10% |
≤0.5% |
≤1.0% |
45.5±5% |
≤15 |
410 |
≥45 |
≥800 |
比較優位の圧電気の陶磁器:
◊の高性能
◊の高い広さ:
◊よい熱抵抗
◊のよい構造:
